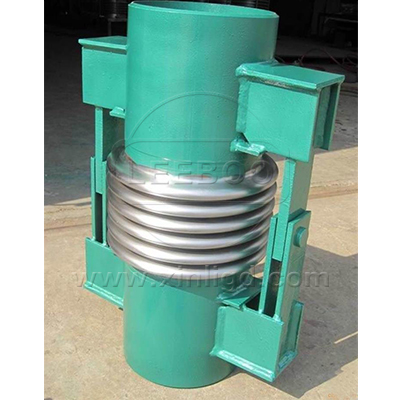

JJL鉸鏈型波紋補償器

鉸鏈波紋補償器習慣上也叫伸縮節，由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。通過銷軸的連接使得它能夠?qū)崿F(xiàn)任意平面內的角向位移，兩個配對使用的話就能實現管道的橫向位移。

【產品別名】：鉸鏈型補償器鉸鏈波紋補償器
【產品壓力】：0.6-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 鉸鏈型波紋補償器角向補償量非常大，產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。該產品角向補償量很大。性能穩定，使用壽命長。兩端連接方式均為焊接。

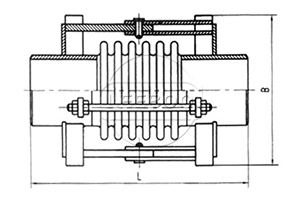

示意圖

技術參數

通徑 Diameter DN	波數 Number of wave	壓力等級Pressure grade Mpa
		0.25	0.6	1.0	1.6	2.5
		長度Length mm角向補償量Angular compensation angular unit mm度剛度angular unit Stiffness N.m/
150	4	600/±6.1/12	600/±5.0/23	600/±4.3/36	600/±3.47/76	600/±3.0/87
200		600/±8.9/23	66/±6.4/50	650/±5.1/115	650/±4.3/115	700/±3.5/278
250		600/±6.8/36	600/±4.9/79	650/±3.6/200	650/±3.3/320	700/±3.8/489
300		650/±7.2/36	650/±4.9/109	650/±4.0/278	750/±3.5/488	750/±3.2/594
350		650/±7.0/49	650/±3.9/109	700/±3.3/314	750/±2.8/765	800/±2.7/832
400		650/±5.5/78	660/±4.2/123	700/±3.5/502	750/±2.6/987	850/±3.0/1186
450		750/±5.0/98	750/±3.4/293	750/±2.9/754	850/±2.9/1675	1000/±2.2/1312
500		750/±5.1/121	750/±3.3/469	750/±2.2/987	850/±1.9/1532	1000/±2.3/2145
600		850/±6.1/187	850/±4.4/399	900/±3.2/1869	1000/±2.9/1150	1100/±2.0/2254
700		850/±5.9/185	850/±4.2/577	950/±3.8/768	1100/±3.0/1507
800		900/±5.5/455	900/±3.4/764	1000/±3.9/1665	1100/±2.6/2987
900		900/±4.9/364	900/±3.3/1054	1100/±3.8/1562	1200/±2.2/3398
1000		1000/±5.1/948	1000/±3.2/2020	1100/±2.9/5648	1200/±2.5/5064
1100		1000/±4.2/765	1000/±3.1/2525	1100/±2.8/7589	1300/±2.6/7356
1200		1000/±4.1/769	1000/±2.8/3386	1200/±3.1/9870	1400/±2.9/7598
1400		1100/±3.1/1336	1100/±2.2/5648	1200/±2.2/16630
1500		1100/±3.9/1864	1100/±2.1/6489	1300/±2.5/13353

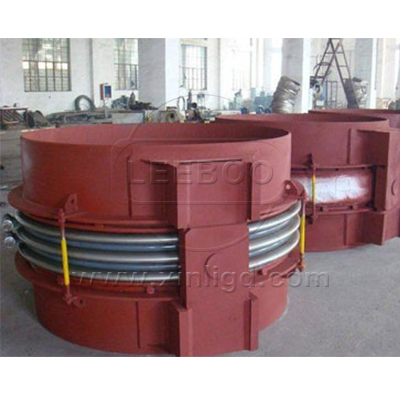

產品案例: 河北樂亭多元化能源項目

據了解，上海航天能源股份有限公司是一家專業從事氣態能源營運技術和設備的研制、開發、生產、銷售、服務的跨行業、多元化集團性企業，自一九九六年起至今被連續認定為上海市技術企業。公司作為中國航天上海基地所屬機構，匯聚了航空航天工業所獨具的科技優勢、人才優勢以及管理優勢，在氣態能源的產品提供及服務領域取得了可喜的成就，是中國航天科技集團的重點企業之一。
該項目總投資45348萬元，分三期建設。一期工程主要建設2臺20t/h的燃?xì)庹羝仩t，滿足園區現有的蒸汽需求，預計在3月31日完工。項目全部建成運營后后，在滿負荷運行條件下，每年可發電3.1億kWh，產蒸汽71.3萬噸，年經濟效益約4600萬元。
鞏義鑫利向樂亭多元化多元化能源項目供應的鉸鏈型波紋補償器角向補償量非常大，產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。該產品角向補償量很大。性能穩定，使用壽命長。兩端連接方式均為焊接。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
