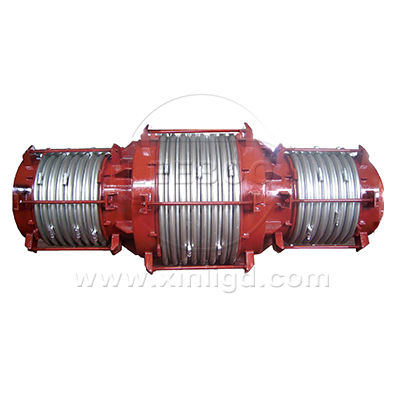

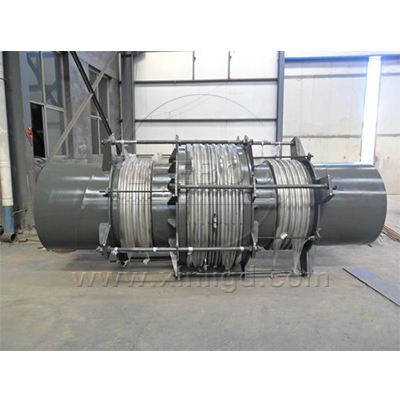

BZYP型直管壓力平衡補償器

BZYP型直管壓力平衡波紋補償器，它的結構是由工作波紋管、平衡波紋管、接管、端板及平衡拉桿組成，管道在使用過程中會產生比較大的內壓推力，一般不直接與設備相連接需要通過一定的泄壓手段才能相連。BZYP型直管壓力平衡波紋補償器的補償系統中的軸向位移，內壓推力自身平衡。

【產品別名】：直管平衡補償器、壓力平衡補償器、平衡補償器
【產品壓力】：0.6-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 直管壓力平衡波紋補償器能通過自身結構使內壓產生的推力保持平衡，而不作用或很少作用于相連設備，且能保持本身的位移補償功能。在組合電器中經常使用直管壓力平衡波紋補償器，它不僅能補償設備連接中的軸向、徑向位移還能平衡由波紋補償器內壓產生的推力，減少對連接設備或管道的影響。直管壓力平衡波紋補償器平衡內壓產生推力的關鍵是平衡波紋管的有效面積必須是工作波紋管有效面積的兩倍，這樣工作波紋管內壓引起的向外側的軸向推力通過平衡拉桿被平衡波紋管因內壓引起的相反方向的推力所抵消，而無軸向推力輸出，管道或設備不再受力。直管壓力平衡補償器主要用于吸收軸向與橫向組合位移并能平衡波紋管的壓力推力。該膨脹節為波紋管式結構，內由壓力平衡波紋管和補償波紋管組成，通過壓力平衡波紋管平衡波紋補償器壓力，解除補償器以及管道的自身推力。疲勞壽命[N]=1000次
連接方式：1、法蘭連接式 2、接管連接式
該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力，因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。
其從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品應用于不宜設置固定支架的高物位置管線中。

示意圖

技術參數

公稱通徑 Nominal Diameter DNmm	總波數 Sum of wave n	n₁/2n₂n₁大管波數 Number of wave （big pipe）n₂小管波數 Number of wave （small pipe）	壓力等級 Pressure grade Mpa		徑向外型很大尺寸 Max radial size mm		壓力對應的產品長度 Pressure and related length Lmm
			0.25	0.6	徑向外型很大尺寸 Max radial size mm		接管J型 Connection tube J		法蘭F型 Flange F
			軸向補償量Axial compensation mm 軸向剛度Axial Stiffness N/mm		0.25Mpa	0.6Mpa	0.25Mpa	0.6Mpa	0.25Mpa	0.6Mpa
1100	12	4/8	102/1404	67/3880	2016	1986	2100	2440	2124	2464
	18	6/12	154/936	100/2990			2450	2750	2474	2774
	24	8/16	205/702	124/1940			2900	3110	2924	3134
1200	12	4/8	110/1246	60/5062	2170	2130	2100	2440	2124	2464
	18	6/12	165/831	89/3375			2450	2750	2427	2774
	24	8/16	220/623	120/2531			2900	3110	2924	3134
1300	12	4/8	116/1237	68/5475	2316	2266	2100	2450	2124	2474
	18	6/12	174/827	102/3650			2450	2840	2474	2864
	24	8/16	232/618	136/2736			2900	3230	2924	3254
1400	12	4/8	115/1295	68/5722	2430	2380	2100	2460	2124	2484
	18	6/12	172/863	102/3815			2450	2850	2474	2874
	24	8/16	230/647	136/2861			2900	3240	2924	3264
1500	12	4/8	105/1772	46/8595	2576	2530	2100	2460	2324	2484
	18	6/12	158/1182	69/5730			2450	2850	2724	2874
	24	8/16	211/886	92/4298			2900	3240		3264
1600	12	4/8	103/1852	72/4878	2740	2688	2300	2660	2324	2684
	18	6/12	154/1235	108/3252			2700	3060	2724	3084
	24	8/16		44/2439				3450		3474
1700	12	4/8	111/1881	71/6363	2920	2686	2300	2660	2324	2684
	18	6/12	166/1254	106/4242			2700	3060	2724	3084
	24	8/16		142/3181				3450		3474
1800	12	4/8	104/2168	70/6150	3040	2968	2300	2660	2324	2684
	18	6/12	156/1445	105/4100			2700	3060	2724	3084
	24	8/16		140/3075				3450		3474
1900	12	4/8	108/2190	90/4605	3180	3128	2300	2660	2324	3684
	18	6/12	160/1460	135/3070			2700	3060	2724	3084
	24	8/16		180/2302				3450		3474
2000	12	4/8	121/2022	79/7088	3340	3288	2450	2660	2427	2684
	18	6/12	182/1348	119/4725			2950	3060	2974	3084
	24	8/16		158/3544				3450		3474

產品案例: 鞏義鑫利將向金昌韓家峽水庫供應直管壓力平衡波紋補償器

近日，記者從金昌市水務局獲悉，金昌市謀劃申報近20年的水利重點項目韓家峽水庫工程前期工作獲得重大進展，日前已由金昌市發改委核準立項，并列入~第三批專項基金扶持貸款項目，將進入建設階段。
金昌市是一個典型的資源型缺水城市，水資源總量不足，來水時空分布不均，干旱災害時有發生。歷屆市委、市始終把破解水資源短缺瓶頸作為重中之重，于上世紀末就提出了新建水庫、增加調蓄能力的構想。2001年，金昌市遭受50年罕見的旱災，面對嚴峻旱情，市委、市啟動水庫建設論證工作，委托省水電勘測設計院先后在金昌市東大河、西大河、金川河開展選址工作，很終將壩址選定在金川河韓家峽，并報省上有關部門爭取立項。經市委、市主要優異和市上有關部門多次向省上匯報，韓家峽水庫項目引起了省上優異和有關部門的高度重視，該項目先后被列入《甘肅省水資源綜合規劃》《甘肅省十二五大型水庫建設規劃和中型水庫建設規劃》和《甘肅省小型水庫建設規劃》。2015年8月，省將小型水庫核準建設權下放市后，市水務部門全力跟進，集中力量開展工作。同年9月項目順利通過可研評審，之后由市發改委正式核準立項。
鞏義鑫利直管壓力平衡波紋補償器能通過自身結構使內壓產生的推力保持平衡，而不作用或很少作用于相連設備，且能保持本身的位移補償功能。在組合電器中經常使用直管壓力平衡波紋補償器，它不僅能補償設備連接中的軸向、徑向位移還能平衡由波紋補償器內壓產生的推力，減少對連接設備或管道的影響。
據介紹，韓家峽水庫位于金川峽水庫下游4公里處，設計庫容990萬立方米，總投資4.2億元，已先期下達資金5000萬元。目前，金昌市水務局正按照水庫項目建設審批程序，抓緊委托有關技術單位編制水土保持、環境影響、地質災害等14個專項報告，計劃今年一季度開工建設。該水庫建成后，將極大改善金昌市現有水庫調蓄能力不足、豐枯不能相濟的現狀，有效提升市區和河西堡鎮工業和城市生活供水保障程度，緩解金昌市工農業生產用水矛盾。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
