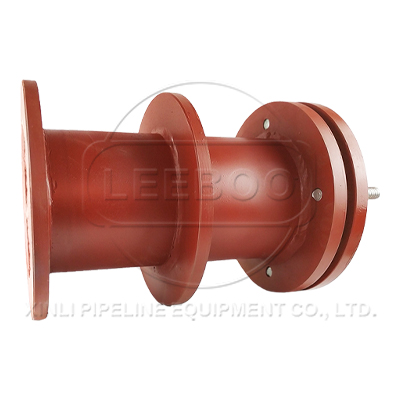

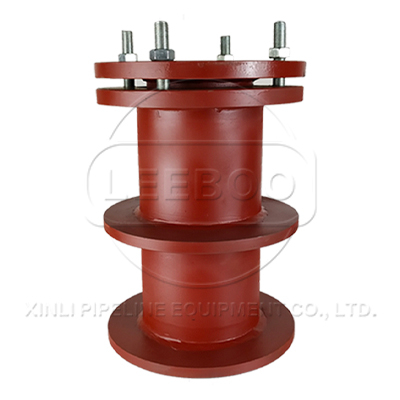

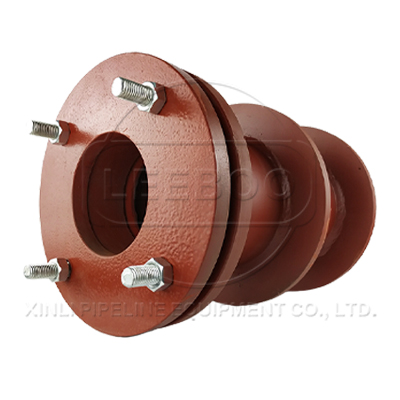

柔性防水套管B型

B型柔性防水套管經常用在管道穿過鐵道、馬路、街道等處，為防止管道受荷載被壓壞，而在管道外部設置保護性套管，如：大口徑混凝土管道，大口徑鋼管等避免外力（荷載）直接作用在管道外壁上，造成管道破損，而采取的措施。B型柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

【產品別名】： 柔性防水套管
【產品規格】：DN50-DN1000
【產品】：
【適用范圍】：地下工程、化工、鋼鐵、建筑、化工、剛鐵、自來水
【產品材質】：碳鋼，不銹鋼，球墨鑄鐵

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

1、當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵，做法見防水套管圖集;柔性防水套管(A型)安裝圖。

2、柔性防水套管填料材料：瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。

3、密封膏：聚硫密封膏、聚氨酯密封膏。

4、當柔性防水套管采用卷制成型時，周長允許偏差為：D2 ≤600，D2>600±0.0035D2。

5、穿墻處混凝土墻壁厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。

6、柔性防水套管套管的重量以L=300計算，如墻厚大于300時，應另行計算。

7、柔性防水套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆筑范圍應比翼環直徑(D5)大200，而且必須將套管一次澆筑于內墻。

示意圖

技術參數

DN	D1	D2	D3	D4	D5	Ⅰ	10		ι1	ι2	δ1	δ2		δ3	n-M	B型重量
DN	D1	D2	D3	D4	D5	Ⅰ	Ⅰ型	Ⅱ型	ι1	ι2	δ1	δ2		δ3	n-M	Ⅰ型	Ⅰ型
50	60	95	65	145	200	65	28	/	72	30	3.5	4	8		4-M12	14.6	14.6
65	76	114	80	165	220	65	28	25	72	30	3.7	4	8		4-M12	17.16	17.16
80	89	127	95	180	235	65	28	25	76	38	4	4	10		4-M16	21.42	21.42
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10		4-M16	24.71	24.71
125	133	180	140	235	290	65	28	25	76	38	4	6	10		6-M16	32.43	32.43
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10		6-M16	36.31	36.31
200	219	265	226	320	375	65	28	25	76	38	6	6	10		6-M16	45.29	45.29
250	273	325	280	380	435	65	28	25	76	38	8	8	10		8-M16	60.43	60.43
300	325	377	333	435	495	72	28	30	90	46	10	10	10		8-M20	90.35	90.35
350	377	426	385	485	545	72	28	30	90	46	10	10	10		8-M20	100.7	100.7
400	426	480	435	540	600	72	32	30	90	46	10	10	10		12-M20	115.3	115.3
450	480	630	488	590	650	72	32	30	90	46	10	10	10		12-M20	/	/
500	530	585	538	645	705	72	32	30	90	46	10	10	10		16-M20	/	/
600	630	690	640	755	820	75	32	30	104	54	10	10	12		16-M24	/	/
700	720	780	730	845	910	75	40	30	104	54	10	10	12		20-M24	/	/
800	820	880	830	950	1020	80	40	40	117	60	10	10	12		20-M27	/	/
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12		20-M27	/	/
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12		24-M27	/	/
注：1.訂貨時務必標明型號及墻壁厚度和插入管的外徑。 2.大口通徑特殊要求可按客戶要求制造。 3.本表尺寸為選擇標注，訂貨時歡迎咨詢。

產品案例: 鞏義鑫利向國電電力山東新能源提供柔性防水套管

近日，國電電力山東新能源開發有限公司投資11 億元的110 兆瓦風電項目落戶夏津。
該項目年發電量21441萬千瓦時，與相同發電量的火電相比，每年可節約標煤約7.08萬噸，減少二氧化硫約1700噸，二氧化碳約17.38萬噸，減少煙塵約700噸，還可節約用水約 88.72萬噸，并減少火電站相應的污廢水和溫排水等對水域的污染。項目建成后可改善當?shù)仉娋W(wǎng)電源結構，極大促進當?shù)亟?jīng)濟社會發展，經濟效益、社會效益、環境效益明顯。
國電電力山東新能源開發有限公司是國電電力集團的全資子公司，主要開展山東地區風電、太陽能等新能源項目的投資、開發、建設和運營工作。
鞏義鑫利B型柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件。柔性防水套管的外部焊接止水翼環，內部設有密封墊，法蘭內絲連接，根據管道安裝的實際情況設計訂制，用于墻體兩面都需要做防水，建議您使用柔性防水套管。比如潛水式水泵給排水系統管道墻體兩端都要給予防水處理，防止結構滲水！

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
