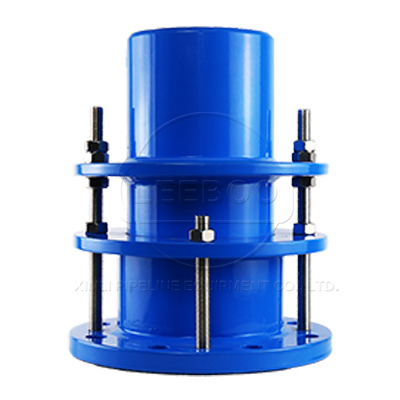

VSSJA-1（BF）單法蘭限位伸縮接頭

BF(VSSJA-1)單法蘭限位伸縮接頭是由松套伸縮接頭和一個限位短管組合而成。單法蘭松套限位伸縮接頭使用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，管道的安全運行。BF(VSSJA-1)單法蘭松套限位伸縮接頭使用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，管道的安全運行。

1 伸縮量大，使用壽命長。

2 方便閥門的拆裝，有利于管線的定期維護。

3 本產品能夠有效地起到保護管線避免受到地陷帶來的不良影響。

4 材質優良，運行穩定。

【產品別名】：單法蘭伸縮接頭單法蘭限位伸縮
【產品規格】：【DN65mm-DN3600mm】
【產品壓力】：0.6-1.0MPa
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【產品材質】：碳鋼，不銹鋼

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: BF(VSSJA-1)單法蘭限位伸縮接頭能夠?qū)崿F(xiàn)管道軸向位移的補償，并且能夠大大減少管道運行時的軸向推力，從而延長管道的使用壽命，保護線路的安全運行。單法蘭松套限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏或損壞，主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接,實現了管道一邊法蘭連接，一邊為焊接的不一致性的方便連接。并且安裝在管道線路上能夠方便閥門的拆裝與維護，并且能夠克服地陷對管道線路造成的不良影響。BF(VSSJA-1)單法蘭限位伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

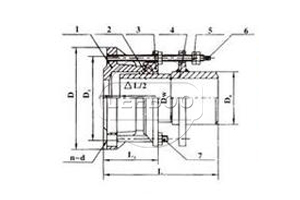

示意圖

技術參數

序號No.	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT400-15，Q235A,ZG230-450，20
2	密封圈Gasket	1	NBR
3	壓蓋Cover	1	QT400-15，Q235A,ZG230-450，20
4	限位短管Limited short pipe	1	Q234A,20，16Mn
5	螺母Nut	4n	Q235A,20，1Cr8Ni9Ti
6	長螺柱Long Stud	n	Q235A,35，1Cr8Ni9Ti
7	螺柱bolt	n	Q235A,35，1Cr8Ni9Ti

公稱通徑 Nominal iameter DN	管子外徑 External diameter of pipe DW		外徑尺寸 Length		伸縮量Compensation	法蘭連接尺寸 Flange connecting dimension
	管子外徑 External diameter of pipe DW		外徑尺寸 Length			0.6Mpa			1.0Mpa
	DW	D0	L	L1		D	D1	n-do	D	D1	n-do
65	76	76	340	105	50	160	130	4-Ф14	185	145	4-Ф18
80	89	89				190	150	4-Ф18	200	160	8-Ф18
100	108	108				210	170		220	180
100	114	114				210	170		220	180
125	133	133				240	200	8-Ф18	250	210
125	140	140				240	200		250	210
150	159	159				265	225		285	240	8-Ф22
150	168	168				265	225		285	240
200	219	219				320	280		340	295
250	273	273				375	335	12-Ф18	395	350	12-Ф22
300	325	325	350	130	65	440	395	12-Ф22	445	400	12-Ф22
350	377	377				490	445	12-Ф22	505	460	16-Ф22
400	426	426				540	495	16-Ф22	565	515	16-Ф26
450	480	480				595	550	16-Ф22	615	565	20-Ф26
500	530	530				654	600	20-Ф22	670	620	20-Ф26
600	630	630				755	705	20-Ф26	780	725	20-Ф30
700	720	720				860	810	24-Ф26	895	840	24-Ф30
800	820	820	590	220	130	975	920	24-Ф30	1015	950	24-Ф33
900	920	920				1075	1020	24-Ф30	1115	1050	28-Ф33
1000	1020	1020				1175	1120	28-Ф30	1230	1160	28-Ф36
1200	1220	1220				1405	1340	32-Ф33	1455	1380	32-Ф40
1400	1420	1420				1630	1560	36-Ф36	1675	1590	36-Ф42
1500	1520	1528				1730	1660	36-Ф36
1600	1620	2628				1830	1760	40-Ф36	1915	1820	40-Ф48
1800	1820	2828				2045	1970	44-Ф40	2115	2020	44-Ф48
2000	2020	2030				2265	2180	48-Ф42	2325	2230	48-Ф48
2200	2220	2230				2475	2390	52-Ф42	2550	2440	52-Ф56
2400	2420	2430				2685	2600	56-Ф42	2760	2650	56-Ф56
2600	2620	2630	600	240	140	2905	2810	60-Ф48	2960	2850	60-Ф56
2800	2820	2830				3115	3020	64-Ф48	3180	3070	64-Ф56
3000	3200	3030				3315	3220	68-Ф48	3405	3290	68-Ф60
3200	3220	3230				3525	3430	72-Ф48
3400	3420	3430				3735	3640	76-Ф48
3600	3620	3360				3970	3960	80-Ф56

產品案例: 吳中區25個重大項目集中開工

太湖新城小學、逸林商務廣場、太湖文化中心（一期商業）……昨日，吳中區開發區舉行了25個重大項目集中開工儀式，這25個重大項目主要涉及高端制造業、現代服務業、基礎設施和民生事業等領域。2016年，吳中區計劃安排306個、總投資1573億元的重點建設項目。
逸林商務廣場項目位于東太湖路以北、旺山西路以西地塊，占地面積152畝，建筑面積為50萬平方米，總投資23億元。項目將建設成為集商務中心、四星酒店、五星酒店、酒店式公寓、商務辦公和商業于一體的城市綜合體，成為太湖新城的活動中心。太湖新城小學項目位于蘇州太湖新城，北至天三路，南至濱湖路，占地規模4.88萬平方米，總建筑面積5.67萬平方米，總投資3.6億元。項目分別由科技體驗中心樓、低年級教學樓、中年級教學樓、高年級教學樓、專業課樓、活動中心樓、餐廳樓等組成，共設八軌48班。
鞏義鑫利作為此次項目的管道配件限位伸縮接頭的主要供應商將嚴格按照~標準和用戶的實際環境要求供應優質高效的伸縮器產品，確保產品能夠有效的運行。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
