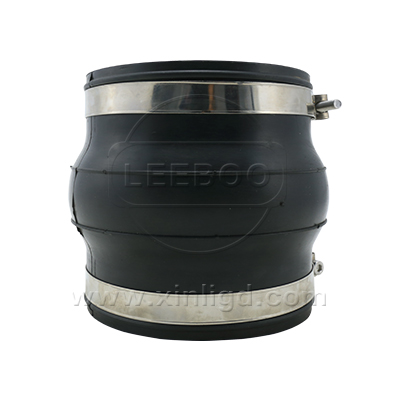

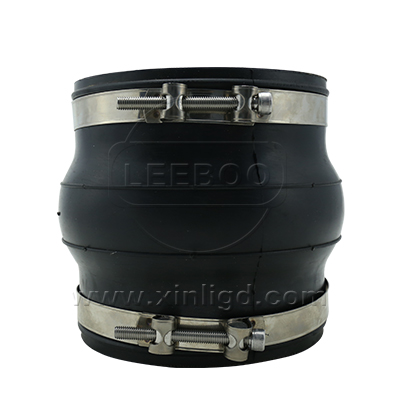

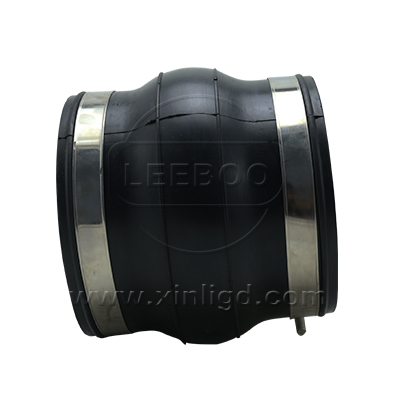

KKT 卡箍式橡膠接頭

卡箍式橡膠接頭采用卡箍代替法蘭盤和螺栓，使用時，可方便地將卡箍式橡膠接頭的兩端分別套裝在要連接的管道上，通過不銹鋼卡箍將橡膠接頭與管道固定連接；拆卸時松開卡箍即可。卡箍式橡膠接頭減少震動、降低噪音、伸縮性好，使用方便。內部致密度高、彈性變形效果好。
卡箍式橡膠接頭是由織物增強的橡膠件與卡箍緊固件組成,用于管道減震降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。按工作壓力分：0.1MPa、0.6MPa兩個等級。

【產品別名】：卡箍式可曲撓橡膠接頭
【產品壓力】：0.1MPa-0.6MPa
【產品規格】：【DN32mm-DN2000mm】
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【工作溫度】：-15度至70度（還可加工耐高溫橡膠接頭）
【產品材質】：球體為天然橡膠，法蘭為碳鋼，不銹鋼

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

卡箍橡膠接頭安裝方便，成本低，維修方便。減少震動、降低噪音、伸縮性好，使用方便。內部致密度高、彈性變形效果好?？ü渴较鹉z接頭是由織物增強的橡膠件與卡箍緊固件組成,用于管道隔振降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。按工作壓力分：0.1MPa、0.6MPa兩個等級。產品用途：與泵、閥門的連接，特別適用于震動較大、冷熱變化頻繁的管道。產品適用介質：海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、蒸汽和顆粒粉狀。產品種類有耐油橡膠接頭，耐高溫橡膠接頭，耐酸堿橡膠接頭，耐磨橡膠接頭，耐海水橡膠接頭，耐腐蝕橡膠接頭，內部耐油，外部耐高溫橡膠接頭，耐負壓橡膠接頭等類型?？ü渴较鹉z接頭減少震動、降低噪音、伸縮性好，使用方便。內部致密度高、彈性變形效果好。

卡箍式橡膠接頭是由織物增強的橡膠件與卡箍緊固件組成,用于管道隔振降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。從而達到補償管道因熱脹冷縮，輸水所產生的位移量之目的。它與一般的橡膠接頭相比，有以下幾個特點：
卡箍式橡膠接頭節省了法蘭盤和螺栓，節約了工程的開支。
卡箍式橡膠接頭管口處不需要翻邊，提高了生產效率。
卡箍式橡膠接頭簡化了安裝維修工作，提高了工作效率。
卡箍式采用不銹鋼制作，具有耐腐蝕等特點，安裝長度參照J(rèn)GD(KXT)-Df執行或按連接客戶用戶需要設計。

示意圖

技術參數

序號 No.	部位 Part	材料 Material
1	主體 Body	天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)
2	內、外襯 Inner & Outer Rubber	天然橡膠（NR）氯丁橡膠（CR）丁基橡膠（IIR）丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE）
3	主體骨架 Body Carcass	尼龍簾布 Nylon cord fabric
4	增壓環 Reinforcing Ring	多股鍍銅鋼絲 Multi-strand coppering steel wire
5	卡箍 clamp	鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)

項目Item \|型號Medol	KKT-1	KKT-2	A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作壓力MpaWorking pressure	0.1(1)	0.6(6)
適用溫度℃Applicable Temperature	-15℃~+70℃（特殊可達-30℃~+100℃）-15℃~+70℃(-30℃~+100℃ under special conditions)
適用介質Applicable Medium	空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

公稱通徑DN Nominal Diameter （mm）		管外徑	長度 LengthLmm	軸向位移 Axial displacement mm		橫向位移 Haorizontal isplacement mm	偏轉角度 Angular deflection(a1+a2)°
mm	英寸inch	管外徑	長度 LengthLmm	伸長Extension	壓縮Compression	橫向位移 Haorizontal isplacement mm	偏轉角度 Angular deflection(a1+a2)°
25	1	34	150	6	9	9	14
32	1.25	42	180	7	10	10	15
40	1.5	48.3	180	7	13	11	15
50	2	60.3	180	8	15	12	15
65	2.5	76	180	10	19	13	15
80	3	89	180	12	19	13	15
80	3	80	180	12	19	13	15
100	4	108	180	12	20	14	15
	4	101	180	12	20	14	15
	4	110	180	12	20	14	15
	4	114	180	12	20	14	15
125	5	133	200	16	25	22	15
125	5	140	200	16	25	22	15
150	6	159	200	16	25	22	15
	6	159	200	16	25	22	15
	6	165	200	16	25	22	15
200	8	194	200	16	25	22	15
	8	200	200	16	25	22	15
	8	219	200	16	25	22	15
250	10	250	200	16	25	22	15
	10	273	200	16	25	22	15
	10	290	200	16	25	22	15
300	12	325	200	16	25	22	15
350	14	377	200	16	25	22	15
400	16	426	200	16	25	22	15
450	18	480	200	16	25	22	10
500	20	530	200	16	25	22	10
600	24	630	200	16	25	22	10
700	28	720	200	16	25	22	10
800	32	820	260-350	18	25	22	10
900	36	920	260-550	18	25	24	10
1000	40	1020	260-350	18	25	24	10
1200	48	1220	260-550	18	25	24	10
1400	56	1420	260-550	20	26	26	10
1600	64		260-550	20	26	26	10
1800	72		260-550	20	26	26	10
2000	80		260-550	20	26	26	10
注：1、特殊要求可按用戶圖紙制作，橡膠球體做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.

產品案例: 卡箍橡膠接頭造福山東金嶺集團管道系統

12月9日，由山東金嶺集團鹽化工循環產業園項目在江蘇淮安開工奠基。項目分兩期建設，一期達產后，將實現銷售收入200億元。力爭一期項目計劃于2017年底建成投產?？ü肯鹉z接頭造福山東金嶺集團管道系統，鞏義鑫利作為此項目的主要卡箍橡膠接頭的供應商將竭盡全力做好橡膠接頭的供應工作，確保產品質量。
據悉，該項目投資200億元，將建設120萬噸子膜燒堿項目、70萬噸甲烷氯化物項目、70萬噸雙氧水項目、30萬噸甲醇制丙烯項目、20萬噸雙氧水法環氧丙烷項目、10萬噸己內酰胺項目、10萬噸苯胺項目、6萬噸環氧氯丙烷項目以及配套70萬千瓦熱電聯產項目、專業碼頭航運項目、鹽礦開采管道項目。
鞏義鑫利生產的卡箍橡膠接頭嚴格按照~生產標準生產，鞏義鑫利生產的卡箍橡膠接頭嚴格按照~標準，每一步都是準確到位，我們還有專門的檢測設備，針對每一臺出廠的橡膠接頭都做到檢測，質量到位的原則，全心全意為客戶提供良好的卡箍橡膠接頭。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
