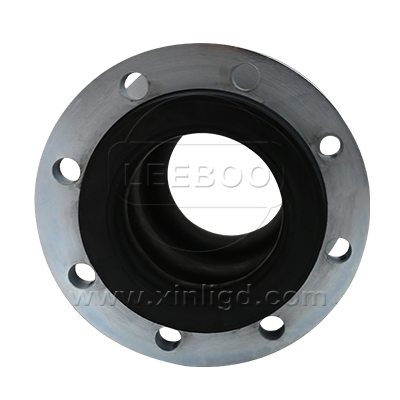

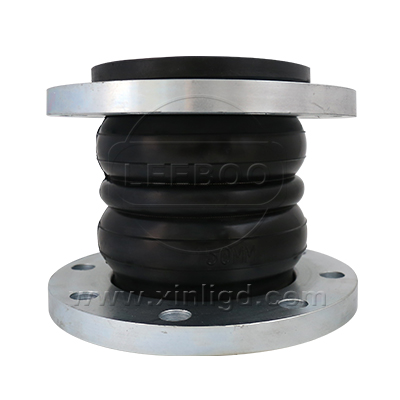

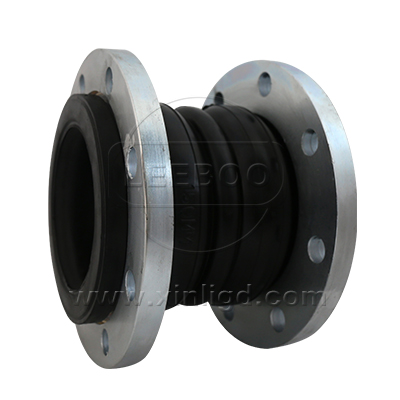

KST 雙球體橡膠接頭

KST型雙球體橡膠接頭采用多波設計增加了橡膠接頭的長度、增加了補償量。專用冷水、熱水、壓縮空氣、天然氣等，它以特的設計、新穎的結構和良好的密封性能解決了因熱脹冷縮造成管道爆裂和損壞管道連接設備，有效的提高了管道的使用周期和對設備的保護。雙球體相比單球體它有更大的補償量。

【產品別名】：可曲撓雙球體橡膠接頭、雙球體橡膠軟連接
【產品壓力】：1.0MPa-2.5MPa
【產品規格】：【DN40mm-DN600mm】
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【工作溫度】：-10度至70度（還可加工耐高溫橡膠接頭）

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 雙球體橡膠接頭是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。內部致密度高、能承受較高壓力、彈性變形效果好。雙球體相比單球體它有更大的補償量。該產品是鑫利公司采用氣吹模具新工藝制造，系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品，具有耐壓高、彈性好、位移量大、吸振降噪效果好，安裝方便等特點?？蓮V泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。

雙球體橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成，用于管道減震降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。鑫利嚴格按照標準及原料質量要求，杜絕偷工減料現像，~標準即產品原料不但需要新料，還需要~級新料。

KST雙球體橡膠接頭產品安裝說明：

1、雙球體橡膠接頭在管道施工時，需要讓其處于自然狀態，嚴禁超位移安裝。

2、當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高于管道工作壓力一個檔位的接頭。

3、平地、懸空、垂直安裝橡膠接頭時,橡膠接頭的實際工作軸向位移壓力小于管道的支撐力,否則應該安裝防拉脫裝置，以防止產品在運行過程中失去穩定性。

5、管道需要有固定支撐或固定托架，固定托架的力需要大于軸向力。垂直安裝和架空安裝時產品兩端需安裝相應的固定支架和受力支架，以防止工作受壓后拉脫。

6、安裝時應遠離熱源，嚴禁使用不符合本產品要求的介質。

7、橡膠軟接頭在初次承受壓力（如：安裝試壓等）后或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。

8、當管道位移量大于等于接頭的很大補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處于撓曲位移和偏差狀態，更不能超限度（伸縮、位移、偏轉等），使用具體安裝數據見下表。

9、高層給水或懸空給水，管道應固定在吊架、托架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置(其承受力需要大于管道軸向力)。

10、安裝橡膠接頭時，螺栓的螺桿應伸向接頭外側，每一法蘭端面的螺栓按對角加壓的方法反復均勻擰緊，防止壓偏。

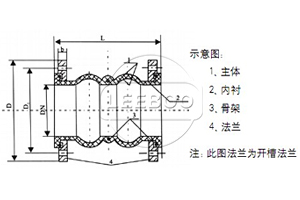

示意圖

技術參數

序號 No.	部位 Part	材料 Material
1	主體 Body	天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)
2	內、外襯 Inner & Outer Rubber	天然橡膠（NR）氯丁橡膠（CR）丁基橡膠（IIR）丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE）
3	主體骨架 Body Carcass	尼龍簾布 Nylon cord fabric
4	增壓環 Reinforcing Ring	多股鍍銅鋼絲 Multi-strand coppering steel wire
5	法蘭 Flange	鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

項目Item \|型號Medol	KST-F-1	KST-F-2	KST-F-3	A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作壓力MpaWoring pressure	1.0(10)	1.6(16)	2.5(25)
爆破壓力Mpa Burst Pressure	2.0(20)	3.0(30)	4.5(45)
真空度 Kpa Vacuum	53.3(400)	86.7(650)	100(750)
適用溫度℃Applicable Temperature	-10℃~+70℃（特殊可達-30℃~+100℃）-10℃~+70℃(-30℃~+100℃ under special conditions)
適用介質Applicable Medium	空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

公稱通徑DN Nominal Diameter （mm）		長度 LengthLmm	軸向位移 Axial displacement mm		橫向位移 Haorizontal isplacement mm	角向偏轉 Angular deflection(a1+a2)°
mm	英寸inch	長度 LengthLmm	伸長Extension	壓縮Compression	橫向位移 Haorizontal isplacement mm	角向偏轉 Angular deflection(a1+a2)°
40	1.5	165	10	20	20	30
50	2	165	10	20	20	30
65	2.5	175	10	20	20	30
80	3	175	10	20	20	30
100	4	225	15	30	25	30
125	5	225	15	30	25	30
150	6	225	15	30	25	30
200	8	325	20	40	30	30
250	10	325	20	40	30	30
300	12	325	20	40	30	30
350	14	325	20	40	30	30
400	16	340-400	20	40	30	30
450	18	340-400	25	45	30	30
500	20	340-400	25	45	30	30
600	24	340-400	25	45	30	30
注：1、特殊要求可按用戶圖紙制作，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、等）法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品，管道需要有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges .

產品案例: KST雙球體橡膠接頭在寶鋼湛江鋼鐵基地發揮了重要作用

11月29日，寶鋼湛江鋼鐵基地2250mm熱軋工程熱負荷試車并成功投產，產線一次軋制成卷，卷形良好。
湛鋼2250mm熱軋工程是湛江鋼鐵核心工程之一，定位為全球常規熱軋裝備很好、很具競爭力的產線之一。上海駱盈作為該項目的主要KST雙球體橡膠接頭供應商，KST雙球體橡膠接頭在寶鋼湛江鋼鐵基地發揮了重要作用。相關管道系統在安裝了雙球體橡膠接頭之后使的管道線路更加的長久安穩。
作為工程很主要的設計單位，中冶賽迪克服了湛江地區氣候條件嚴峻、場地地質水文條件復雜等不利因素，采用的軟淤地基處理綜合手段針對性強，抗臺風設計經受住了彩虹臺風的檢驗，有效保證了工程安全和生產安全。該工程質量和進度滿足業主要求，有效控制了工程投資，主廠房鋼結構含鋼量、主工藝設備基礎含鋼量、噸鋼占地面積、噸鋼燃耗等多項技術指標比較靠前。
該工程采用中冶賽迪自主研發的步進梁式板坯加熱爐脈沖燃燒和智能控制技術，凸顯節能、~等熱軋工程特色；采用中冶賽迪自主研發的高強熱軋帶鋼平整機組技術，很大帶鋼運行速度400米/分鐘，處理帶鋼很大抗拉強度1000兆帕，卷取張力達到國內同類機組很高水平。
鞏義鑫利專業生產雙球體橡膠接頭三十年，我們始終以用戶利益為導向，以質量贏得客戶，以誠信占領市場，為打造國內的橡膠接頭而不斷努力。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
