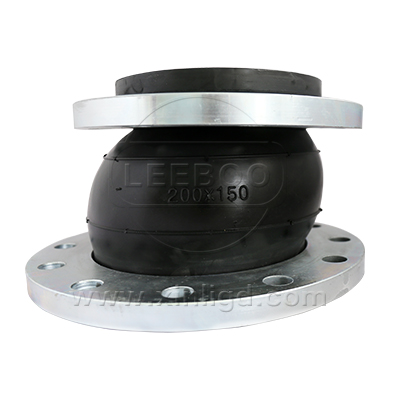

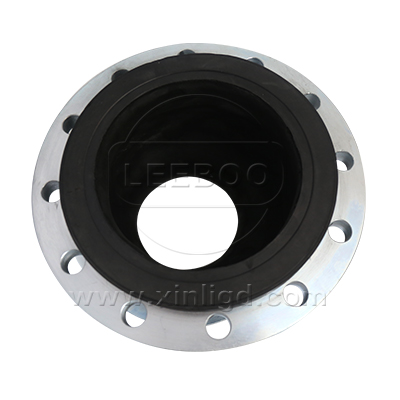

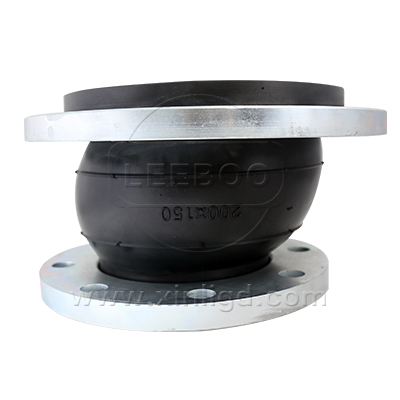

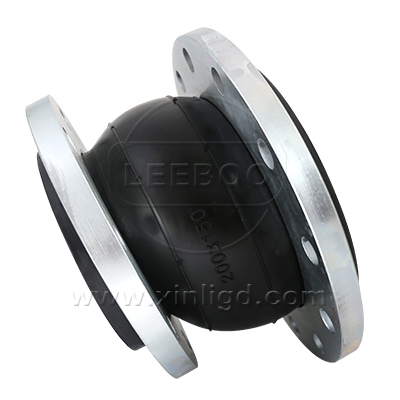

KYP 偏心異徑橡膠接頭

KYP偏心異徑橡膠接頭是在KXT橡膠接頭的基礎上改良的，可解決金屬管道連接時不同口徑、管道不同心的問題。偏心異徑橡膠接頭可解決金屬管道連接時不同口徑的問題，同時有減震降噪的作用，可節約管道安裝零件，節約成本。它由內膠層、織物增強層、中膠層、外膠層、端部加固金屬環或鋼絲圈、并和金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、降低噪音效果好、安裝方便等特點。

偏心異徑橡膠接頭可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。通用類：適用于輸送溫度為-15~70℃的水、濃度百分之10一下的酸溶液或堿溶液。還有一些特殊管道需要的特種橡膠材質類型：如耐油、耐高溫、耐臭氧、耐磨或耐化學腐蝕。

【產品別名】：異徑橡膠接頭、橡膠軟連接
【產品壓力】：0.6MPa-1.0MPa
【產品規格】：【DN40mm-DN400mm】
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【工作溫度】：-15度至70度（還可加工耐高溫橡膠接頭）
【產品材質】：球體為天然橡膠，法蘭為碳鋼，不銹鋼

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 1.管道或泵閥安裝偏心大小頭是用來防氣蝕的，且泵進口的大小頭一般應該頂平安裝，這是防止管道內氣體在泵口積聚，形成大氣泡進入泵腔，損壞泵。只有一種情況下才可以底平安裝。那就是大小頭后面直接接向上彎曲的彎頭。這種情況下氣相不可能積聚。

2.泵-管道安裝異徑接頭：泵出口與外管道系統存在差異，用于異徑大小頭，可實現尺寸不同的兩根管子的直線連接。

偏心異徑橡膠接頭橫向位移是：橡膠接頭在與流體方向即中軸線方向相垂直的方向的位移。

偏心異徑橡膠接頭角位移是：橡膠接頭兩個端面的垂直中間線與原中軸線的夾角之和。

產品使用方法：
先將接頭法蘭與對應管道預留法蘭孔位置相照應,然后將固定螺絲穿過法蘭孔，并用板手將螺帽鎖緊。

1.該產品可大大降低管道系統的震動和噪聲，可從根本上解決各類管路的接口位移，軸向伸縮及不同心等問題。

2.根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐高溫等各類品種，適應多種介質和環境。

3.材料屬橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。

4.如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。

5.如管路壓力過高時，應用螺栓將兩端法蘭連在一起。

6.法蘭連接如用其它標準，可另行說明。本產品工作壓力等級分0.6MPa，1.0MPa。

7、橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特殊材料制成的橡膠接頭，不可盲目串用或通用。

示意圖

技術參數

序號 No.	部位 Part	材料 Material
1	主體 Body	天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)
2	內、外襯 Inner & Outer Rubber	天然橡膠（NR）氯丁橡膠（CR）丁基橡膠（IIR）丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE）
3	主體骨架 Body Carcass	尼龍簾布 Nylon cord fabric
4	增壓環 Reinforcing Ring	多股鍍銅鋼絲 Multi-strand coppering steel wire
5	法蘭 Flange	鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

項目Item \|型號Medol	KYP(DN25~300)	KYP(DN350~500)	A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作壓力 MpaWoring pressure	1.0	0.6
爆破壓力 Mpa Burst Pressure	1.8	1.5
真空度 Kpa Vacuum	86.7	53.3
適用溫度° Applicable Temperature	-15℃~+70℃（特殊可達-30℃~+100℃）-15℃~+70℃(-30℃~+100℃ under special conditions)
適用介質 Applicable Medium	空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

公稱通徑DN Nominal Diameter （mm）	長度 LengthL(mm)	軸向位移 Axial displacement (mm)		橫向位移 Haorizontal isplacement(mm)	偏轉角度 Angular deflection(a1+a2)°
公稱通徑DN Nominal Diameter （mm）	長度 LengthL(mm)	伸長Extension	壓縮;Compression	橫向位移 Haorizontal isplacement(mm)	偏轉角度 Angular deflection(a1+a2)°
50×40	180	20	30	45	35
65×40	180	20	30	45	35
65×50	180	20	30	45	35
80×50	180	20	30	45	35
80×65	180	20	30	45	35
100×50	180	20	30	45	35
100×65	180	20	30	45	35
100×80	180	20	30	45	35
125×65	180	20	30	45	35
125×80	180	20	30	45	35
125×100	180	22	30	40	35
150×80	200	22	30	40	35
150×100	200	20	30	45	35
150×125	200	22	30	40	35
200×100	220	22	30	40	35
200×125	220	22	35	40	30
200×150	220	25	30	40	35
250×100	220	22	35	40	30
250×125	220	25	35	40	30
250×150	220	25	35	40	30
250×200	220	25	35	40	30
300×150	220	25	35	40	30
300×200	220	25	35	40	30
300×250	220	25	35	40	30
350×200	230	28	38	40	26
350×250	230	28	38	35	26
350×300	230	28	38	35	26
400×200	240	28	38	35	26
400×250	240	28	38	35	26
400×300	240	28	38	35	26
注：1、特殊要求可按用戶圖紙制作，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、等）法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭。 Notes:1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges .

產品案例: 鞏義鑫利與亞歐精細化工產業園偏心異徑橡膠接頭合作項目
鞏義鑫利管道設備有限公司是一家具有二十多年歷史的大型管道設備、閥門生產企業，是全國主要橡膠接頭、鴨嘴閥、伸縮器、補償器、閘閥、截止閥、球閥、蝶閥、水力控制閥供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的知名度及影響力。產品一直，暢銷國內外市場。
鞏義鑫利與亞歐精細化工產業園偏心異徑橡膠接頭合作項目，亞歐精細化工產業園項目擬建于兗州經濟開發區精細化工園區內，規劃占地1萬畝，依托天成化工技術、市場優勢和益海嘉里資金、資源優勢，新上AKD造紙助劑擴產、甘油法環氧氯丙烷生產、碳酰化系列精細化產品、尾氣利用生產聚合氯化鋁等項目，生產過程采用內部循環、自成鏈條、自我閉合的好工藝，實現潔凈生產和綜合利用，符合~生物產業政策和循環經濟要求。目前，項目的各項前期手續正在辦理之中。
該項目分三期建設，一期占地1200畝，建成后可實現年產值35億元。項目全部建成達產后，將形成年產56萬噸的生產規模，可實現年產值100億元、利稅20億元、出口創匯5億美元，打造國內知名的新型精細化工產業園。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
