雙法蘭伸縮接頭的管道安裝和架空安裝

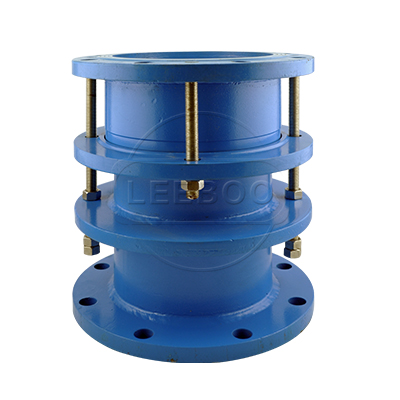

  雙法蘭限位伸縮接頭是由體管、伸縮管、壓蘭、密封圈構成的，此產品用于給排水工程，它為城鎮自來水塔、泵房水表及閥門安裝拆換提供了極大的方便，以及對長離管道用溫差引起的伸縮問題，起到了良好的填補作用。同時，雙法蘭限位伸縮接頭由能夠作軸向相對運動的內外套管組成，內外套管之間采用填料函密封，使用時保持兩端管子在一條軸線上移動。在伸縮節的兩端裝設導向支架。它的優點是對流體的流動摩擦阻力小，結構緊湊。雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。適用于兩邊均與法蘭連接的管道中，安裝時調節產品兩端與法蘭的安裝長度，對角集資均勻擰緊壓蓋螺栓，使其成為以整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。雙法蘭限位伸縮接頭如架空使用，兩端需安裝相應的固定支架，它本身不承受軸向拉力，必要時可加防拉脫裝置。



雙法蘭限位伸縮接頭的架空安裝方法：

1、按設計規定的安裝位置、坐標，量出支架上的支座位置，安裝支座。

2、支架安裝牢固后，進行架設管道安裝，管道和管件應在地面組裝，長度以便于吊裝為宜。

3、管道吊裝，可采用機械或人工起吊，綁扎管道的鋼絲繩吊點位置，應使管道不產生彎曲為宜。已吊裝尚未連接的管段，要用支架上的卡子固定好。

4、采用絲扣連接的管道，吊裝后隨即連接；采用焊接時，管道全部吊裝完畢后再焊接。焊縫不許設在托架和支座上，管道間的連接焊縫與支架間的距離應大于150-200mm。

5、按設計和施工各規定位置，分別安裝閥門、集氣罐、補償器等附屬設備并與管道連接好。

6、管道安裝完畢，要用水平尺在每段管上進行一次復核，找正調直，使管道在一條直線上。

7、擺正在安裝好管道穿結構處的套管，填堵管洞，預留口處應加好臨時管堵。

8、按設計或規定的要求壓力進行沖水試壓，合格后辦理驗收手續，把水泄凈。

9、管道防腐保溫，應符合設計要求和施工規范規定，注意做好保溫層外的防雨，防潮等保護措施。
